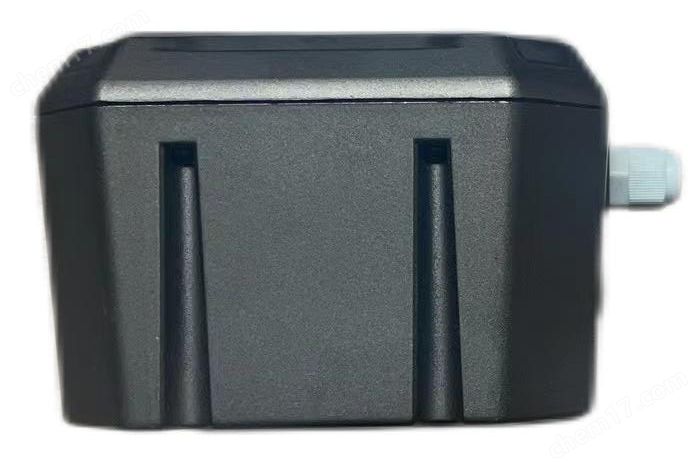

CA-TILT-F03裂缝倾角振动一体化监测仪设备采用电池供电，持续运行5年左右，安装方便，可采用膨胀螺丝、抱箍、胶体粘合式进行固定安装，也可外置太阳能板、电源永jiu监测。

一、产品作用

可以用于国土危岩、滑坡、危房、桥梁、隧道、道路边坡等裂缝、倾角及振动监测。

二、产品功能

（1）设备内置拉线传感器；

（2）设备具备三轴角度5 注意事项

（一）注意事项

1、切勿将拉线传感器的金属头拉出后，直接松手让其弹回壳体内，避免造成拉线传感器永jiu性损坏；

2、请勿用尖锐物体擦刮传感器壳体表面；

3、传感器电池达到使用期限后，应站在环保角度结合地方环境法规要求进行安全处理；

4、安装过程及操作必须严格参考本手册进行。

（二）安全警告

1、传感器内部的任何操作都必须经过我公司专业培训可执行操作，如果遇到不能自行排除的故障，请联系厂家或者代理商指导处理，请勿擅自拆解产品；

2、禁止在有爆炸性气体环境中拆卸和维修本产品；

3、因电量耗尽被更换下来的电池，需要妥善保管，并统一处理。严禁跌、甩、压、砸该类电池。

功能；

（4）设备支持Lora/NB-IoT/4G等远距离传输功能；

（5）设备支持蓝牙近场通信配置功能

（6）设备支持GPS/北斗定位功能；

（7）设备具有内置声光组件工作状态指示或者异常状态预警播报；

（8）设备支持多种安装配件，适合各种应用场景；

（9）设备采用电池供电，持续运行5年左右，安装方便，可采用膨胀螺丝、抱箍、胶体粘合式进行固定安装，也可外置太阳能板、电源永jiu监测。

（10）设备支持通过Lora与报警设备本地联动告警功能。

三、安装说明

步骤1：将裂缝监测仪通过3颗M4螺钉固定到安装板上。特别注意裂缝传感器的拉线出口需插入安装背板对应的孔中。

步骤2：通过抱箍，将裂缝传感器固定到立杆上。

步骤3：将裂缝监测仪的钢丝延长线穿过PVC或其他材料的弯管，钢丝拉线出口需插入弯管中，弯管另一端插入立杆中。

步骤4：在地面裂缝垂直方向挖沟槽，将钢丝保护管填埋敷土，填埋深度20cm以上。将钢丝保护管的另一头，横跨拉过地面裂缝。

步骤5：钢丝延长线穿过吊环，以及8字型铝扣，绷紧钢丝延长线（建议将裂缝监测仪内部钢丝拉出满量程的一半左右），锁紧钢丝抽头（钳子压紧铝扣）。

步骤6：并将吊环拧到M6膨胀螺栓上。

步骤7：将沟槽敷土填埋平整，夯实土面，做好相应的标识标牌。

四、注意事项

1、切勿将拉线传感器的金属头拉出后，直接松手让其弹回壳体内，避免造成拉线传感器永jiu性损坏；

2、请勿用尖锐物体擦刮传感器壳体表面；

3、传感器电池达到使用期限后，应站在环保角度结合地方环境法规要求进行安全处理；

4、安装过程及操作必须严格参考本手册进行。

五、安全警告

1、传感器内部的任何操作都必须经过我公司专业培训可执行操作，如果遇到不能自行排除的故障，请联系厂家或者代理商指导处理，请勿擅自拆解产品；

2、禁止在有爆炸性气体环境中拆卸和维修本产品；

3、因电量耗尽被更换下来的电池，需要妥善保管，并统一处理。严禁跌、甩、压、砸该类电池。

六、故障排查
